液壓站系統與PLC控制系統的對接有哪些技術要求？

液壓站系統與PLC控制系統的對接，是工業自動化改造與智能制造升級中的關鍵環節。無論是在注塑設備、冶金設備、礦山機械，還是在大型壓機與生產線中，液壓系統與PLC的協同程度，直接影響設備運行的穩定性與控制精度。本文從電氣接口、信號匹配、控制邏輯、安全設計及調試規范等方面，系統梳理液壓站系統與PLC控制系統對接的主要技術要求。

一、液壓站系統與PLC控制系統對接的基本架構

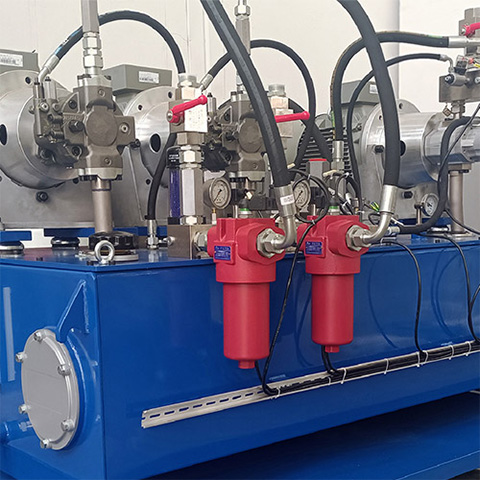

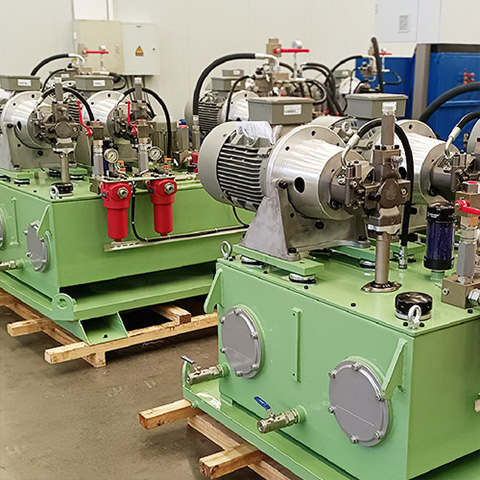

液壓站系統主要由液壓泵、電機、油箱、液壓閥組、壓力傳感器、溫度傳感器、液位開關等組成。PLC控制系統則包括PLC主機、I/O模塊、電源模塊、通訊模塊及人機界面。

在對接過程中，PLC通過數字量輸出控制電磁換向閥、電機接觸器等執行元件，通過模擬量采集壓力、流量、溫度等信號，實現對液壓系統的閉環控制。因此，對接本質是電氣信號與控制邏輯的標準化匹配。

二、電氣接口技術要求

電壓等級匹配

PLC輸出通常為DC24V或AC220V，而液壓站中的電磁閥線圈、電機控制回路電壓等級可能不同。對接前必須明確：

輸出類型（晶體管型或繼電器型）

電磁閥線圈電壓等級

是否需要中間繼電器或隔離模塊

若線圈電流超過PLC輸出承載能力，應增加繼電器或固態繼電器進行隔離，防止輸出點損壞。

抗干擾設計

液壓系統中電機啟動、電磁閥動作會產生較大電磁干擾。PLC對接時應滿足以下要求：

強弱電分開布線

模擬量信號采用屏蔽雙絞線

接地系統采用單點接地原則

必要時增加濾波模塊或浪涌抑制裝置

良好的抗干擾設計，是保證壓力與位移反饋數據準確性的前提。

三、信號類型與I/O分配要求

數字量信號

常見數字量包括：

電機啟動/停止信號

電磁閥動作信號

油位低報警

壓力上限報警

油溫過高報警

PLC程序中應進行狀態互鎖設計，避免誤動作。例如，電機未啟動時禁止電磁閥動作。

模擬量信號

液壓系統通常涉及：

壓力變送器（4-20mA或0-10V）

流量傳感器

溫度傳感器

PLC模擬量模塊需與傳感器信號制式一致，并進行量程標定。程序中應進行濾波與異常值判斷，避免誤判。

四、控制邏輯設計要求

液壓站與PLC對接不僅是硬件連接，更關鍵的是控制邏輯匹配。

啟停順序控制

液壓系統一般采用以下順序：

油泵電機啟動

建立系統壓力

電磁閥動作

執行機構運動

PLC程序必須設置啟動延時、壓力確認判斷，防止空載或無壓運行。

壓力閉環控制

在需要穩定壓力的場合，PLC可結合比例閥或變量泵進行閉環調節。控制算法可采用PID調節，并設置上限保護值。

故障聯鎖與保護邏輯

包括：

超壓停機

油位低停機

油溫異常報警

電機過載保護

所有保護信號應設計為硬件聯鎖與軟件聯鎖雙重機制，確保系統安全運行。

五、通訊接口技術要求

在復雜系統中，液壓站可能帶有獨立控制器或變頻器。此時PLC需通過通訊方式進行數據交互。

常見通訊方式包括：

Modbus RTU

Modbus TCP

Profibus

Profinet

選擇通訊方式時，應考慮傳輸距離、數據刷新周期及系統擴展性。通訊程序中應增加超時判斷與異常重連機制。

六、系統調試與驗收規范

液壓站與PLC對接完成后，必須進行系統調試。

單點測試

逐個測試電磁閥、電機、傳感器輸入輸出是否正確，確認信號方向與邏輯一致。

空載運行測試

在無負載條件下運行系統，檢查壓力建立時間、溫升情況及動作協調性。

帶載運行測試

模擬實際工況，驗證：

動作響應時間

壓力波動范圍

報警觸發準確性

調試完成后，應形成I/O點表、控制邏輯說明書與故障處理說明，便于后期維護。

七、接地與安全設計要求

液壓站與PLC系統應建立可靠接地系統，接地電阻應滿足電氣規范要求?？刂乒駜?nèi)應設置：

漏電保護裝置

短路保護裝置

過載保護裝置

緊急停止回路必須采用硬接線方式，不能僅依賴PLC程序控制。

八、未來發展趨勢

隨著工業自動化水平提升，液壓系統逐步向智能化方向發展。通過增加壓力傳感器、流量監測與遠程監控功能，可實現數據采集與狀態分析。PLC系統與上位機或MES系統對接后，可以實現生產數據統計與遠程運維。

總結

液壓站系統與PLC控制系統的對接，是機械、電氣與控制技術的綜合應用工程。技術要求不僅包括電氣匹配與信號連接，更涉及控制邏輯設計、抗干擾措施、安全保護機制及系統調試規范。只有在設計階段充分考慮接口標準、信號類型、控制策略及安全聯鎖，才能確保液壓系統運行穩定、響應準確、維護便捷。

在實際項目實施中，建議由具備自動化系統集成經驗的工程團隊進行整體規劃與實施，以保障系統運行質量與后期擴展能力。
