前后耳環式標準液壓油缸
K.040.103.YG
大鴻液壓是一家集液壓油缸研發、生產、銷售于一體的實力企業。

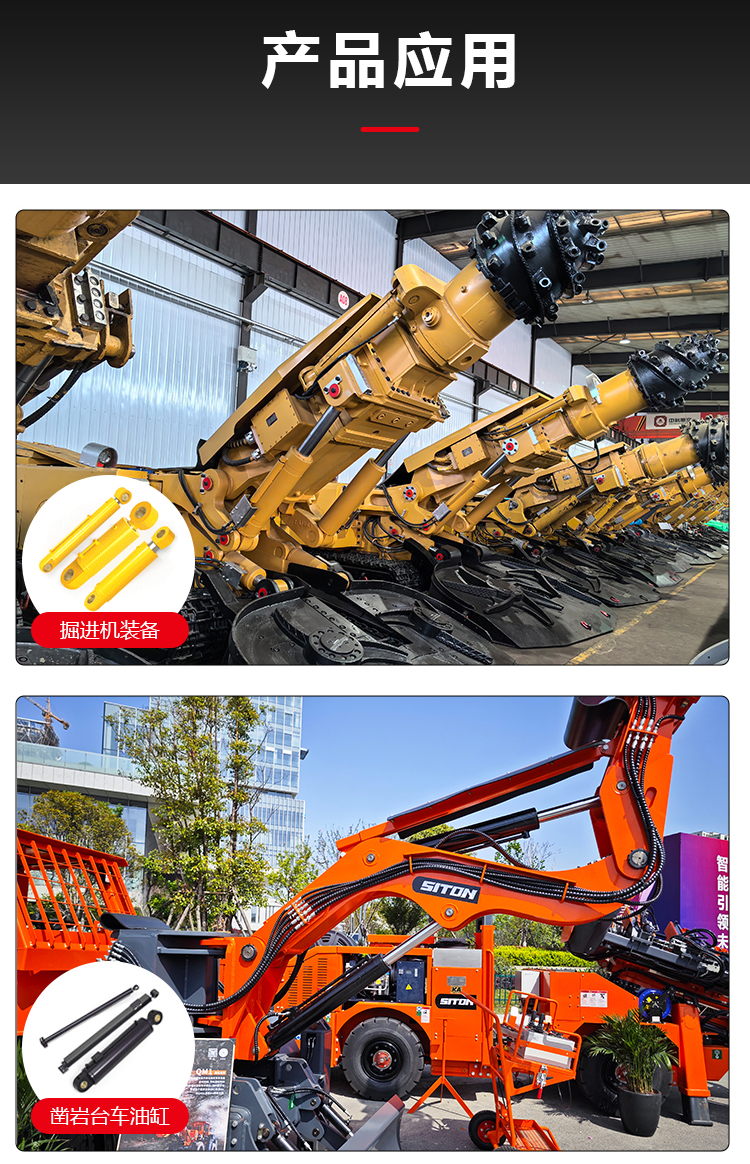

產品主要涵蓋于鑿巖臺車液壓油缸、掘進機液壓油缸、鐵路裝備液壓油缸等等
液壓油缸具有高功率密度，這意味著在相對較小的體積內，它能夠提供較大的力量。液壓系統通過增加壓力來增強力量，而不需要增大體積，因此液壓油缸非常適合在空間受限的環境中工作。液壓油缸具有高功率密度、平穩運動、高精度控制、高可靠性以及優良的結構設計等特點。
立即咨詢
產品主要涵蓋于鑿巖臺車液壓油缸、掘進機液壓油缸、鐵路裝備液壓油缸等等
液壓油缸具有高功率密度，這意味著在相對較小的體積內，它能夠提供較大的力量。液壓系統通過增加壓力來增強力量，而不需要增大體積，因此液壓油缸非常適合在空間受限的環境中工作。液壓油缸具有高功率密度、平穩運動、高精度控制、高可靠性以及優良的結構設計等特點。

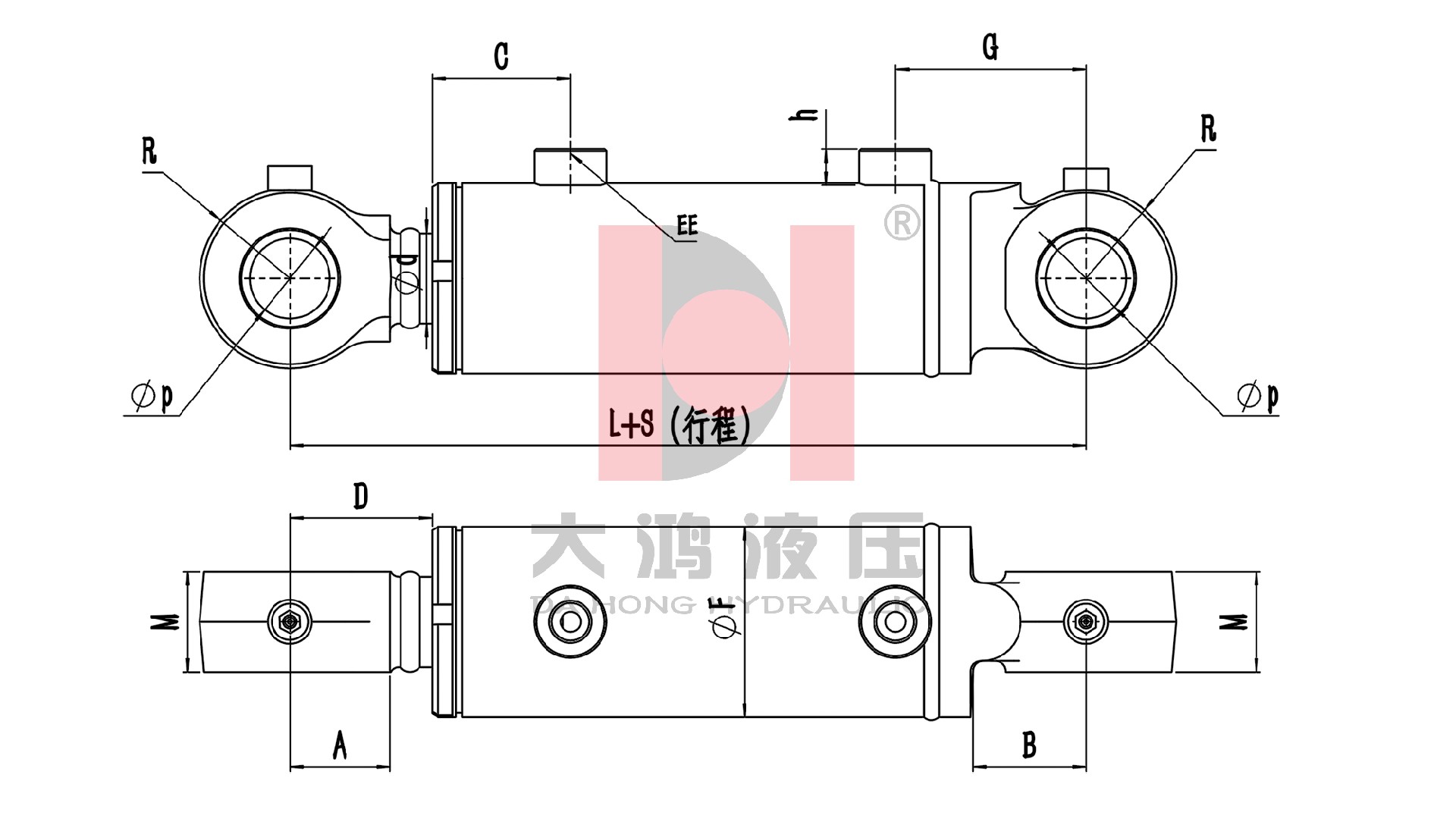

| ΦD(缸徑） | Φd桿徑 | EE(Y油口） | A | B | D | C | ΦF | G | L | M | Φp | R | h | 導向套 | 活塞A |
| Φ40 | Φ28/Φ25 | M14X1.5/(G1/4) | 28 | 35 | 44 | 42 | Φ50 | 56 | 190 | 30 | Φ20 | 25 | 15 | 45 | 50 |
| Φ50 | Φ35/Φ32/Φ28 | M14X1.5/(G1/4) | 35 | 40 | 54 | 56 | Φ65 | 61 | 220 | 30 | Φ25 | 32.5 | 15 | 60 | 50 |
| Φ63 | Φ45/Φ40/Φ35 | M18X1.5/(G3/8) | 45 | 50 | 65 | 56 | Φ76 | 83 | 253 | 35 | Φ30 | 40 | 15 | 60 | 50 |
| Φ70 | Φ50/Φ45/Φ40 | M18X1.5/(G3/8) | 45 | 50 | 66 | 64 | Φ85 | 87 | 279 | 45 | Φ35 | 40 | 15 | 70 | 65 |
| Φ80 | Φ55/Φ50/Φ45 | M22X1.5/(G1/2) | 50 | 55 | 71 | 69 | Φ95 | 95 | 297 | 50 | Φ40 | 45 | 18 | 75 | 65 |
| Φ90 | Φ63/Φ55/Φ50 | M22X1.5/(G1/2) | 55 | 60 | 77 | 69 | Φ108 | 100 | 308 | 55 | Φ45 | 50 | 18 | 75 | 65 |
| Φ100 | Φ70/Φ63/Φ55 | M27X2/(G3/4) | 69 | 70 | 90 | 73 | Φ118 | 113 | 351 | 60 | Φ50 | 60 | 20 | 80 | 75 |
| Φ110 | Φ80/Φ70/Φ63 | M27X2/(G3/4) | 75 | 75 | 96 | 73 | Φ130 | 120 | 362 | 70 | Φ60 | 65 | 20 | 80 | 75 |
| Φ125 | Φ90/Φ70 | M27X2/(G3/4) | 80 | 80 | 101 | 78 | Φ146 | 127 | 386 | 70 | Φ60 | 70 | 20 | 75 | 80 |
| Φ130 | Φ90 | M27X2/(G3/4) | 80 | 80 | 101 | 82 | Φ152 | 128 | 391 | 70 | Φ60 | 70 | 20 | 90 | 80 |
| Φ140 | Φ80/Φ100 | M27X2/(G3/4) | 90 | 90 | 111 | 95 | Φ165 | 132 | 427 | 80 | Φ70 | 80 | 20 | 105 | 85 |
| Φ150 | Φ85/Φ105 | M27X2/(G3/4) | 90 | 100 | 122 | 95 | Φ180 | 148 | 453 | 90 | Φ80 | 90 | 20 | 105 | 85 |
| Φ160 | Φ90/Φ110 | M27X2/(G3/4) | 90 | 100 | 122 | 95 | Φ190 | 148 | 468 | 90 | Φ80 | 90 | 20 | 110 | 95 |
| Φ180 | Φ100/Φ125 | M27X2/(G3/4) | 95 | 110 | 139 | 100 | Φ210 | 165 | 500 | 100 | Φ90 | 100 | 20 | 110 | 95 |
| Φ200 | Φ110/Φ140 | M33X2/(G1) | 110 | 120 | 139 | 100 | Φ235 | 179 | 540 | 110 | Φ100 | 110 | 22 | 120 | 110 |
